1.1. 设计出水水质：

出水水质符合《饮用净水水质标准》（CJ94-2005）和《生活饮用水卫生标准》（GB5749-2006)要求。

1.2. 设备使用条件

1.4.1设备为室内布置

1.4.2电力供应等级为：380VAC/220VAC、50Hz

2.
设计依据

1、 国产设备的制造及材料应符合下列标准和规定，但不仅限于此。

1.1  GB150《钢制压力容器》

1.2  JB2982《水处理设备制造技术条件》

1.3  GB5749－2006《生活饮用水卫生标准》

1.4  ZBJ98003《水处理设备油漆包装技术条件》

1.5  ZBJ98004《水处理设备原材料入厂检验》

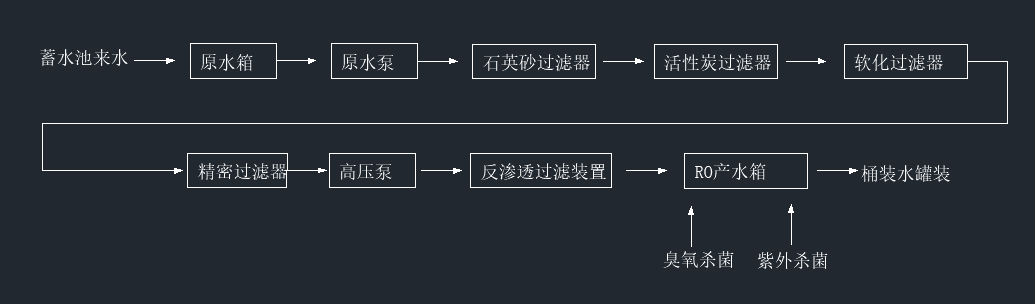

2.1. 工艺流程

2.2. 设备工艺说明

3.2.1预处理

预处理的作用一是对原水进行初级处理，去除水中悬浮物质和胶体物质，二是保证本水处理系统中主要的除盐净化设备反渗透装置的稳定运行，防止反渗透装置受污染损坏。预处理系统是根据原水水质情况、反渗透的进水水质要求和进水的水量进行设计的。反渗透的进水要求污染指数（SDI）≤3，浊度<1.0NTU，余氯<0.1mg/L。由于原水为地下水，悬浮物、杂质、胶体含量很多，预处理系统采用多介质过滤器过滤、活性炭过滤器，并配以其它辅助设施，如水泵，压力表等，可满足反渗透进水水质要求。

反渗透（RO）系统的寿命和使用效果很多程度上依赖于预处理单元的工作效果。为了提高反渗透系统的效率（产水水质和系统回收率），必须对原水进行有效的预处理。选择合适的预处理工艺，就可以减少污堵、结垢和膜降解，从而大幅度提高系统的效率，实现系统产水量、产水质、回收率和运行成本的优化。

预处理主要去除掉水中的悬浮物、颗粒物、胶体、细菌、有机物等杂质，去除部分原水硬度，提高反渗透膜使用寿命，同时满足进入反渗透脱盐系统的水质要求。预处理可以包括任何能够减少污染、结垢、膜降解及优化产水量、脱盐率、回收率和运行成本的工艺。

恰当的预处理工艺应该是根据原水类型、原水成分决定的。根据现场水质条件，确立工艺为：原水箱、原水增压泵、多介质过滤器、活性炭过滤器、软化装置、精密过滤器，并配套管路、支架辅助设施。

3.2.2主要工艺设备简介

原水箱

来水的储存装置，为增压泵提供稳定的水量。用于贮存进入本系统的原水，其目的是为了调节进水流量的变化，防止进水波动影响到系统运行，保证系统的进水量稳定。水箱中设置高低液位开关，当水箱中缺水时，低水位开关自动给出信号，打开入口阀门，自动注水；当水箱中水满时，开关自动关闭，停止注水。液位开关始终保持水箱中均衡的水量，以免原水泵发生气蚀或者水箱满溢流出来。

该水箱设计为常压，水温不大于40℃；水箱上对外设有下列接口：进水口、出水口、等。设备本体接口与外部管系连接法兰的压力等级均为PN0.6Mpa。

原水泵

本系统配置低压泵，用于对原水加压，为预处理系统提供动力源。根据系统要求选用杭州南方增压泵，该泵具有以下特点：

⑴.机泵一体式卧式结构，外形美观占地面积小，比普通卧式泵可减少占地面积约30%；

⑵.运行平稳组件同心度高，噪音低；

⑶.轴密封采用耐腐硬质合金机械密封，无渗漏，确保运行场地干净整洁；

⑷.该系列泵维修方便无须拆卸管路；

⑸.泵的出口可根据需要以水平向左、垂直向上和水平向右三种方式任意按装；

该泵受原水箱液位信号控制，当原水箱处于中液位以上时，取水泵自动启动，并在原水箱达到低液位时，取水泵自动停止水源输送。现场也可以手动操作；泵进出口安装手动蝶阀，出口安装对止回阀、压力表等配件。

多介质过滤器

本系统采用多介质过滤器作为预处理的主要设备。可有效去除原水中的悬浮物、机械杂质、有机物、胶体等，使原水污染指数（SDI）≤3，满足进水水质要求。

特点：

采用不锈钢材质，具有使用年限长、抗磨损、耐腐蚀性优良等特点；

布水装置采用中心管式结构，于过滤器同心，布水均匀压力损失小；

滤料采用优质石英砂或者石英砂和无烟煤；石英砂粒经Φ0.5—1mm，无烟煤粒经为Φ0.8—1.8mm，二者不均匀系数为2-3。二种滤料结合可适应原水浊度较大范围的变化。石英沙在酸性、碱性、中性溶液中进行化学稳定性实验。

过滤器的本体管道采用不锈钢管；阀门采用自动阀门，过滤器的运行、切换、反洗、正洗等工序全部自动完成。

活性炭过滤器

采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。经活性炭吸附还可使高锰酸钾耗氧量（COD）由15mg/L(O2)降至2~7mg/L(O2)，此外由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用，去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物（THM）以及其它的污染物。系统可以进行反冲洗、正冲洗等一系列操作。同时，设备具有自我维护系统，运行费用很低。

主要功能：保证设备的产水质量，延长设备的使用寿命。

软化罐

软化树脂除硬度在水通过时将水中的硬度离子进行置换。就是通常所说的"离子交换软化法"其原理如下:离子交换水处理是指采用离子交换剂，使交换剂中和水溶液中可交换离子产生符合等物质的量规则的可逆性交换，导致水质改善而交换剂的结构并不发生实质性(化学的)变化的水处理方式。在这种水处理方式中，只有阳离子参与交换反应的，称阳离子交换水处理;只有阴离子参与交换反应的，称阴离子交换水处理;既有阳离子又有阴离子参与交换反应的，称阳、阴离子交换水处理。由于原水的水质千差万别，而对出水水质的要求又多种多样，所以有许多种类型的离子交换及某组合的水处理方法，采用这些水处理方法而使原水软化、除碱和除盐。离子交换剂中参与交换反应的离子是钠离子Na+时，此方法称为钠(Na)型离子交换法，此交换剂称为钠(Na)型阳离子交换剂，相类似的，有氢(H)型离子交换法及氢(H)型阳离子交换剂等。

树脂再生原理

当软水树脂置换了水中一定量的钙镁等的硬度离子后，将无法再软化水，此时就需要软水机进行树脂再生，也就是树脂钙污染后的还原再生法。

(1) 用Na溶液再生强阳离子交换树脂时，宜采取分步再生法。开始以低浓度Na溶液再生，因为此时从树脂上解吸下来的Ca2+浓度高，但Na浓度较低，即使形成少量Ca2+Na沉淀也会被溶液冲走。然后逐步提高Na浓度，此时从树脂上解吸下来的Ca2+浓度低，不会形成沉淀。再生完冲洗后进入下一个工作周期。

精密过滤器

精密过滤器用来截留预处理系统漏过的少量机械杂质。过滤器筒体采用SUS304材质；内装PPF滤芯。聚丙烯滤芯是一种效率高、阻力小的深层过滤元件。适用于含悬浮杂质较低（浊度小于2-5度）的水进一步净化。聚丙烯滤芯由聚丙烯纤维按一定规律缠绕在注塑聚丙烯多孔管上形成。

精密过滤器又称保安过滤器，它是水源进入反渗透系统一道保障。为防止细小悬浮物进入反渗透系统，造成反渗透膜的污堵和表面划伤，根据膜特性，该过滤器精度一般都选用5微米。

精密过滤器前后分别安装压力表测量过滤器前后的压力。过滤器前后的压力差可以表明过滤器的工作状况，当前后压差超过一定的范围（一般是0.05MPa）时，将更换过滤芯以恢复精密过滤器的工作性能。

反渗透设备

反渗透装置是该系统的心脏部分，设计成熟合理与否不仅直接决定RO系统能否达到设计要求，而且关系到整个系统的性能；经RO装置处理的水，能去除绝大部分无机盐类和几乎全部的有机物、微生物。

RO装置在水质分离过程中没有相变，脱盐率高，设备体积小，自控运行，适应性强，应用范围广，无环境污染等优点，我公司组装的RO装置均以知名品牌元件为主。

RO膜：美国陶氏公司或美国海德能品牌；

高压泵：南方

自动冲洗装置：全自动电磁阀

高压泵

因为反渗透膜在工作过程中需要较高的压力，高压泵是反渗透系统的主要运转设备，为反渗透装置的运行提供动力来源。本系统选用杭州南方多级立式离心泵，材质为不锈钢，具有外观美观、占地面积小、噪音小、免维护、经久耐用的特点。

高压泵进水口设置低压保护开关保护，当进水压力低于设置值（0.05Mpa）时， 停止高压泵，防止高压泵抽空损坏。

高压泵进水口设置高压保护开关保护，当进水压力高于设置值（2.0Mpa）时，停止高压泵，保护高压泵、膜组件不受到损坏。

反渗透系统

反渗透是1960年美国加利福尼亚大学的洛布与素里拉简发明的一项高新膜分离技术，其孔径很小，大都≤10×10-10（10Å），它能去除水中的分子量很小的盐分，胶体，有机物，细菌，病毒，热源等。它已广泛用于苦咸水淡化、电子、医药用纯水、饮用水、太空水、海水淡化、中水废水回用等行业领域的水处理，在生物、医学等科研方面也有用。

反渗透亦称逆渗透（RO），是用一定的压力使溶液中的溶剂通过反渗透膜（或称半透膜）分离出来。因为它和自然渗透的方向相反，故称反渗透。根据各种物料的不同渗透压，就可以使大于渗透压的反渗透法达到分离、提取、纯化和浓缩的目的。
